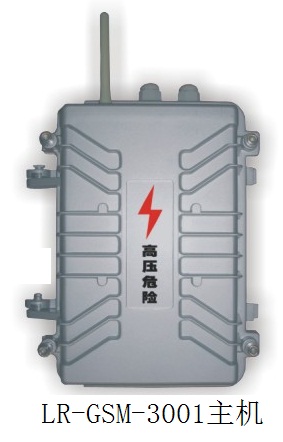

变压器防盗报警器LR-GSM-3001型技术参数：
◆通讯方式：工业级900/1800MHz GSM模块
◆报警方式：GSM中文短信及语音拨号
◆报警响应时间：≤8秒（GSM网络信号正常）
◆待机功耗：≤0.6W
◆警号音量：大于110分贝
◆电网接线方式：Y形，三相四线制
单相额定工作电压：AC220V
单相最低工作电压：AC110V
单相最高工作电压：AC270V
◆保险管最大容量：5A
◆备用电池：DC12V/1.2AH（铅酸电池）
DC12V/1AH（镍氢电池） 可选
电池告警电压：DC10.5V
电池自动关闭电压：DC10V
◆防电磁干扰：IEC55022
◆绝缘等级：B级
◆防护等级：IP55
◆工作环境：温度－20℃～＋55℃
湿度≤95% 无凝露
◆外 观：铝压铸、全密封
◆尺 寸：220×150×105（mm）
变压器防盗报警器LR-GSM-3001功能特点：
◆变压器单相断电报警功能。
◆具备变压器多相断电报警功能。
◆具备变压器整体移位报警功能；
◆具备变压器整体倾斜报警功能；
◆具备防拆卸报警功能。
◆具备在无任何电源补给情况下正常使用30天以上。
LR-GSM-3001变压器防盗报警器使用说明
１、开机前必须安装上GSM天线。
２、主机安装前应先安装SIM卡，用户需自行购买有金额支持的GSM网SIM卡，用户应首选当地GSM网络信号优质者之SIM卡为宜。将GSM网SIM卡插入主机的ＳＩＭ卡座内，按箭头方向打开 SIM卡座，插入SIM卡，反方向锁紧SIM卡。
注：使用SIM卡前，应保证该SIM卡在手机上能正常接收和发送短信息；应在关掉电源时，才能插入SIM卡，通电开机延迟30秒后才能正常设置使用。
3、主机运行：主机开机后，GSM网络搜索，15秒内主机不接受主机外界操作，当GSM搜索初始化成功，RUN指示灯闪烁（如该指示灯常亮或不亮，表明GSM部分有问题）。
4、主机复位：开机前按住SIM卡座旁SET键，然后开机，当主机发出“嘀、嘀”提示音时，表明复位成功，此时立即松开SET键。
5、主机录音：主机运行期间，按一下REC键，然后松开，主机发出“嘀”一声，即可进行10秒录音。
6、无线数字键盘设置：
主机运行期间，按一下SET键，听到一声 “嘀、嘀”的提示音，同时Alarm指示红灯亮，表明主机进入设置状态，然后进行以下设置：
注意：在数字键盘上设置时，按键每按一次主机会发出“嘀”的确认提示音，如无提示音表明本次按键主机未处理，则需重新按键。
如需取消本轮已输入的系列数字(未按“#”键前)，请在数字键盘上按下“*”键。
（1）短信接警号码（第一至六组）：数字键盘按下组号（1-6）→电话号码（如此项为空，即完成本组号码删除）→“#”键→本组录入结束→发出“嘀、嘀”长蜂鸣提示音。
例：设置13308628483为第一组短信接警号码，应在数字键盘上输入：“1+13308628483+#”，主机发出“嘀，嘀”两声确认录入。
重复以上操作，即可完成六组短信接警号码的设置。“组号”代表报警次序（只能为1、2、3、4、5、6）组号“1”为第一组短信接警号码，以此类推。
（2）拨号接警号码（第五至六组）设置方法如下：数字键盘按下组号（5-6）→电话号码（如此项为空，即完成本组号码删除）→“#”键→本组录入结束→发出“嘀、嘀”长蜂鸣提示音。
例：设置13888888888为第一组拨号接警号码，应在数字键盘上输入：“5+13888888888+#”主机发出“嘀、嘀”两长声确认录入。
重复以上操作，即可完成二组接警号码的设置。“组号”代表报警次序（只能为5、6）组号“5”为第一组接警号码，以此类推。
（3）密码设置：数字键盘上按下组号7→四位密码→“#”键→密码录入结束→发出“嘀、嘀”长蜂鸣提示音。
例：更改密码为4321，则在数字键盘上输入：“7+4321+#”，输入成功后可听到“嘀、嘀”声确认。
（4）主机编号设置：:数字键盘上按下组号0→六位编号→“#”键→密码录入结束→发出“嘀、嘀”长蜂鸣提示音。
例：更改编号为123456，则在数字键盘上输入：“0+123456+#”，输入成功后可听到“嘀、嘀”声确认。
（5）设置主机当前时间：数字键盘上按下组号8→年月日时分秒（12个数字）→“#”键→发出“嘀、嘀”长蜂鸣提示音。
例：当前时间为2013年01月01日12点12分00秒，则在数字键盘上输入：“8+130101121200+#”，输入成功后可听到“嘀、嘀”声确认。
（6）设置主机每日定时自检回复时间：数字键盘上按下组号9→时分（4个字符）→“#”键→发出“嘀、嘀”长蜂鸣提示音。
例：定时自检回复时间为14：12，则在数字键盘上输入：“9+1412+#”，输入成功后可听到“嘀、嘀”声确认。
以上设置完成后，主机在15秒左右检测无按键，自动退出按键设置功能，并向已设置的第一组短信接警号码发送本主机的设置内容短信息。
短信设置主机
1、设置六组接警短信号码：
短信格式：“四位密码”+“DD”+“顺序号”+“接警短信号码”
注：“顺序号”代表报警次序（只能为1、2、3、4、5、6）。
例：设置13888888888为短信接警号码第一组，主机密码为1234，则手机发送短信息为“1234DD113888888888”。
2、设置二组接警电话号码：
短信格式：“四位密码”+“DD”+“顺序号”+“接警电话号码”
注：“顺序号”代表报警次序（只能为5、6）。
例：设置01088888888为电话接警号码第一组，主机密码为1234，则手机发送短信息为“1234DD501088888888”。
3、删除接警号码：
短信格式：“四位密码”+“DD”+“顺序号”
注：“顺序号”代表报警次序（只能为1、2、3、4、5、6）
例：如要删除第一组号码，主机密码为1234，则手机发送短消息为“1234DD1”。
4、更改主机密码：
短信格式：“四位密码”+“DD”+“7”+“四位新密码”
例：设置5678为新密码，主机原始密码为1234，则手机发送短信息为“1234DD75678”。
5、布/撤防:
远方布防,短信格式:“4位密码”＋“A1”
远方撤防,短信格式:“4位密码”＋“A2”
例:主机密码为1234，如果进行远方布防,发短信:1234A1
6、查询主机布/撤防状态.
短信格式:“4位密码”+“W1”
回复短信: 主机布/撤防状态
7、设置定时布防时间.
短信格式: “四位密码”+“SS”+“1”+“时分”
回复短信: 布防时间
8、设置定时撤防时间.
短信格式: “四位密码”+“SS”+“2”+“时分”
回复短信: 撤防时间
9、设置定时汇报时间.
短信格式: “四位密码”+“SS”+“3”+“时分”
回复短信: 定时汇报时间
10、查询定时时间.
短信格式: “四位密码”+“SS”+“4”
回复短信: 定时时间（布防、撤防、定时汇报）
11、设置用户自定义安装地址.
短信格式: “四位密码”+“DM”+“12”+“1-11个汉字”
回复短信: 用户自定义安装地址
使用方法
1、布防及撤防：
接线完成后，主机通电打开电源开关，延时25秒进入运行状态，此时按数字键盘“1”键，主机发出“嘀”声，“ALARM”灯闪烁，30秒后进入布防状态，主机发出“嘀，嘀”两声确认布防成功。如要撤防，则在数字键盘上按“2”键，此时主机发出“嘀”声，表示撤防成功。

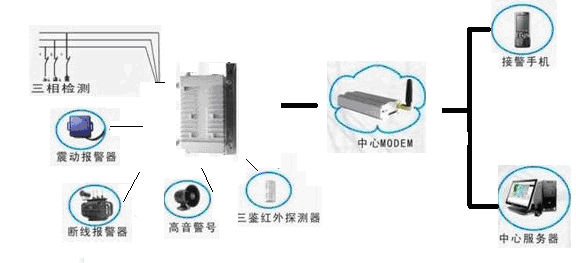

2、报警类型：
（1）主机防拆报警：
（2）主机震动报警；
（3）电源单相、两相、三相故障报警；
（4）变压器震动报警；
（5）变压器挪位报警；
（6）其他探测器报警；

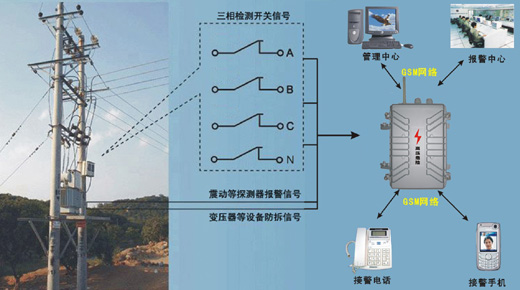

3、接警处理：
当发生警情时主机启动警号90秒阻吓盗贼，同时系统会自动发短信息及拨打设置好的各六组号码，短信息会显示报警内容。维护人员接听电话后，自动拨放录音并进入现场监听，如果主人话机占线或因故障不能接通，系统会自动循环拨打下一个报警号码,直至维护人员接听后主机才停止拨号,如未接听,则系统自动循环三次拨打二组报警号码，然后主机才停止拨号。
4、远程设置主机：
当发生警情时主机启动警号90秒阻吓盗贼，同时系统会自动发短信息及拨打设置好的各六组号码，短信息会显示报警内容。维护人员接听电话后，自动拨放录音并进入现场监听，如果主人话机占线或因故障不能接通，系统会自动循环拨打下一个报警号码,直至维护人员接听后主机才停止拨号,如未接听,则系统自动循环三次拨打二组报警号码，然后主机才停止拨号。
|
