高压计量柜电插锁

功能简介

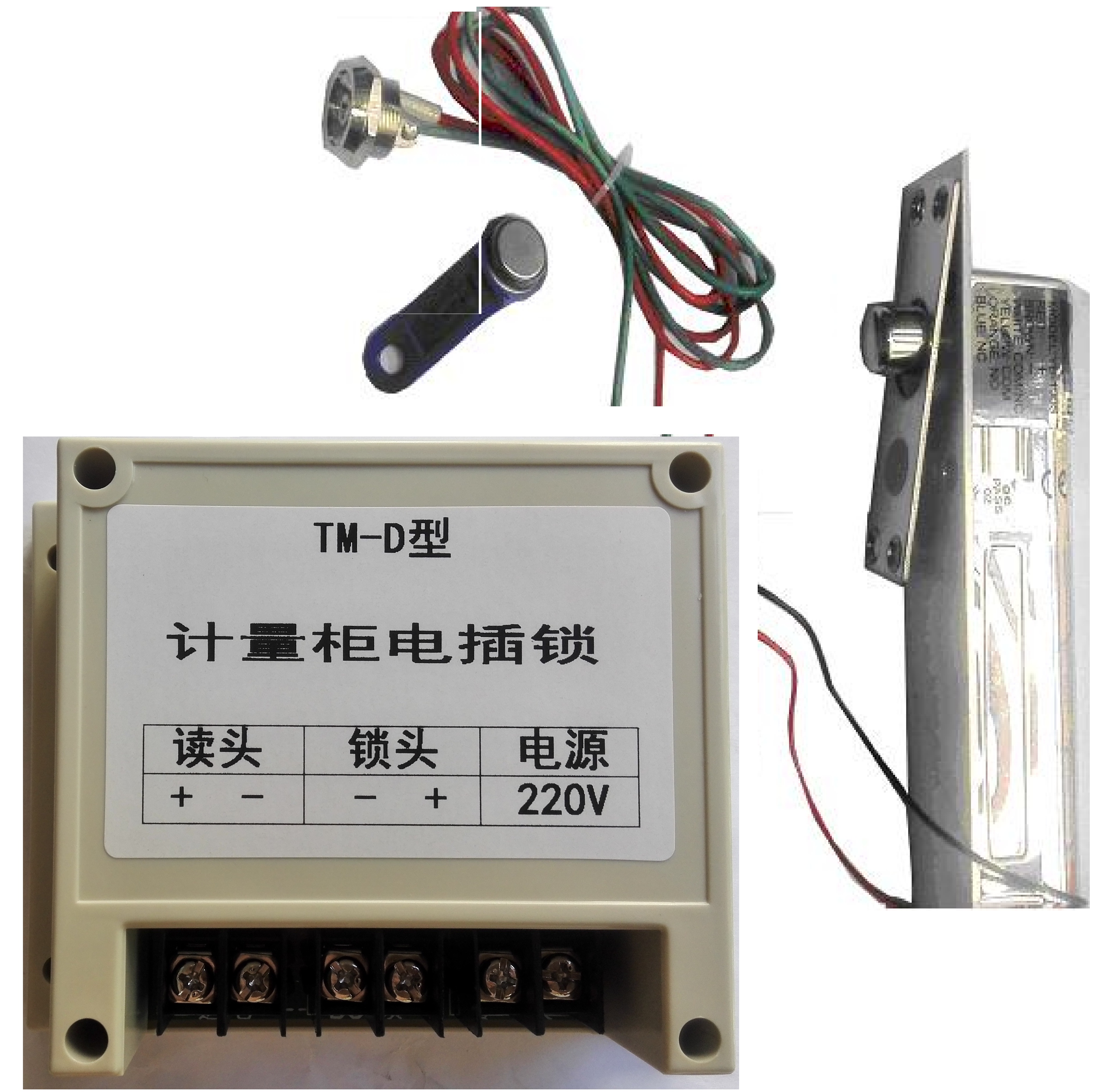

TM-D型电插锁采用iButton信息纽扣作为开门钥匙，iButton信息纽扣是封装在一个扁圆型不锈钢外壳中的微型计算机晶片，具有双向通讯功能，数据传输使用独特的单总线协议，信息纽扣同其读写器的信息传递只需短暂接触即可完成。纽扣上刻有不可复制的全球唯一的64位密码，密码具有不可伪造性。
    电插锁可用在箱式变压器和高压开关柜门上，满足防窃电和断电开锁（即有电时锁舌伸出，无电时锁舌缩进）的功能要求。

合适的门状态判定


门关状态

电网有电：控制板设定为继电器长期吸合状态，此时电插锁有电，门关，门磁吸对位，锁舌处在伸出锁门状态。
     电网无电：控制板继电器断开，，此时电插锁无电，门关，门磁吸对位，锁舌处在缩进状态。

   电网有电情况如何开门
    来钥匙对密码，继电器断开5秒，电插锁无电，锁舌处在缩进状态，5秒内门打开（门磁吸离开），5秒后继电器吸合，电插锁有电，但门没关（门磁吸还未过来），处于缩进状态，待门关上（门磁吸对位），电插锁伸出锁门，人离开，过程完。

主要技术参数
