TM77控制器工作原理
工作原理
控制装置主要分为四部分：控制器主体，钥匙，适配器，TM77管理软件。

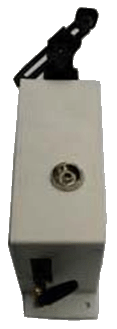

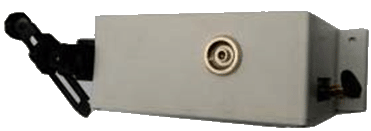

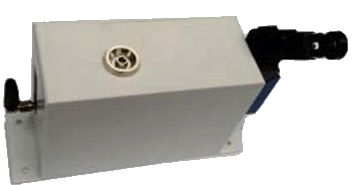

控制器主体：
装于计量箱内，开箱门，行程开关动作（触点闭合），控制器开始工作，蜂鸣器闪叫，等待纽扣钥匙读取。10秒内若插入正确钥匙，蜂鸣器闪叫停止，控制器退出工作状态，无脱扣信号输出。若没有插入钥匙或插入钥匙不正确，记为非法开箱，蜂鸣器将保持闪叫。10秒后（从开箱门算起），控制器输出脱扣信号，带分励脱扣的断路器将跳闸停电，蜂鸣器将持续鸣叫，直到正确钥匙过来，鸣叫才停止并复位脱扣信号。
非法开箱后，操作将记录在控制器里，没有正确钥匙无法复位控制器。工作电源（市电）断掉后打开箱门，控制器由内部电池供电，同样能记录非法开箱，在关门后并恢复供电后10秒控制器会输出脱扣信号。
钥匙：
采用美国达拉斯iButton信息纽扣（DS1977卡），可以记录最近40条的开箱断电信息，分为4种钥匙：锁设置钥匙、总密码钥匙、区密码钥匙和取信息钥匙，可由管理软件通过适配器进行钥匙读写。
1.锁设置钥匙用于在用电现场更改已设定的控制器的总密码和区密码，确保写有总密码或区密码的钥匙丢失无忧。
2.总密码钥匙可以操作总密码相同和区密码相同的几个分区的所有的控制器；
3.区密码钥匙只可以操作区密码相同的分区的所有的控制器，
4.取信息钥匙用于取要操作的控制器最近的不多于40条操作记录，取回后可通过后台管理软件连接适配器进行回看。
管理软件：
管理软件主要对控制器、几种钥匙进行设置，同时回读历史操作记录并进行管理。主要有以下三种功能|：
1.出厂时设定控制器所安装的城市，地区（对应写入总密码），地段（对应写入区密码），及控制器编号、控制器内实时时钟。
2.对4种钥匙进行读写。
3.读取控制器内存储的历史操作记录，并可根据钥匙编号（持有人）、锁编号（锁所在地点）及操作时间进行查询。
开门短信报警工作原理(链接短信报警器LR-SMS-3001说明书)
|
